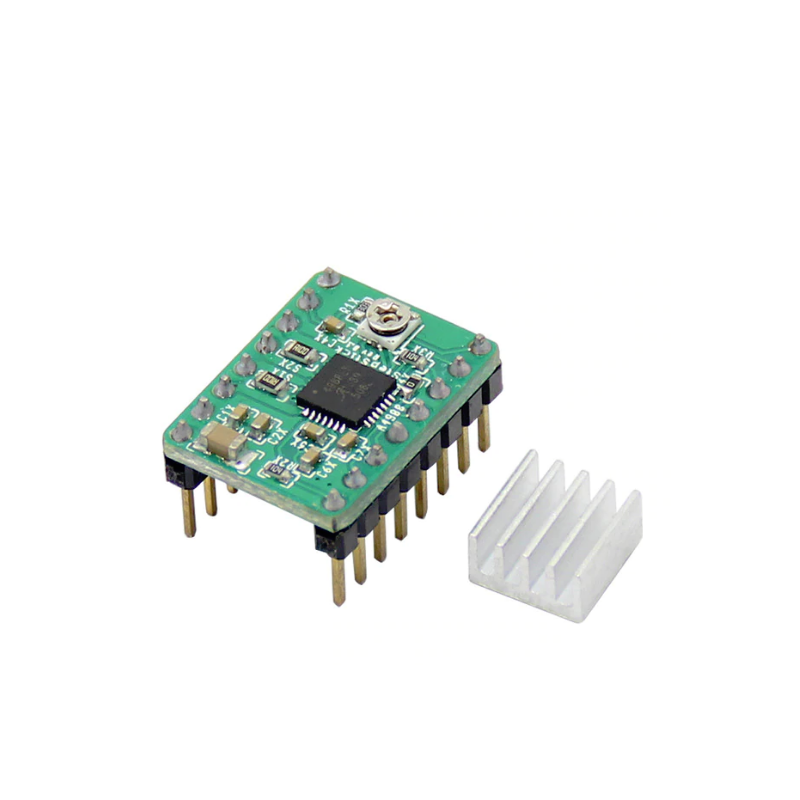

STEPSTICK RAMPS A4988 Schrittmotortreiber

Beschreibung:

A4988 ist ein kompletter Mikroschritt-Motortreiber mit integriertem Übersetzer für eine einfache Bedienung. Dieses Produkt ist in den Modi Voll-, Halb-, 1/4, 1/8 und 1/16 Schritt erhältlich und betreibt bipolare Schrittmotoren mit einer Ausgangsantriebskapazität von bis zu 35 V und ± 2 A. A4988 enthält einen festen Stromregler für die Ausschaltzeit. der Regler in langsamen oder gemischten Abklingmodi. Der A4988-Konverter ist der Schlüssel zur einfachen Implementierung. Solange der "Schritt" -Eingang, der einen Impuls eingibt, den Motor einen Mikroschritt antreibt. Es sind keine Phasensequenztabellen, Hochfrequenzsteuerleitungen oder komplexen Schnittstellen zu programmieren. Die A4988-Schnittstelle eignet sich sehr gut für komplexe Mikroprozessoren, ist nicht verfügbar oder überlastet.

Im Mikroschrittbetrieb wählt die A4988-Hacksteuerung im Inneren automatisch den aktuellen Abklingmodus (langsam oder gemischt). Im Mixed-Decay-Modus wird das Gerät zunächst auf eine feste Ausfallzeit bei einem schnellen Decay eingestellt, dann auf den Rest der langsamen Decay-Ausfallzeit. Ein gemischtes Abfallstromregelungsschema führt zu einem verringerten hörbaren Motorgeräusch, einer erhöhten Schrittgenauigkeit und einem verringerten Stromverbrauch. Eine interne Steuerschaltung für die synchrone Gleichrichtung wird bereitgestellt, um den Stromverbrauch des Pulsweitenmodulationsbetriebs (PWM) zu verbessern. Der interne Schaltkreisschutz umfasst: thermische Abschaltung mit Hysterese, Unterspannungssperre (UVLO) und Überstromschutz. Spezielle Leistungssequenzierung.

QFN-Gehäuse (ES) für die Oberflächenmontage A4988, Größe 5 mm × 5 mm, nominale Gesamtgehäusehöhe von 0,90 mm, mit freiliegendem Pad für verbesserte Wärmeableitung. Dieses Paket ist Pb (Suffix-T) mit 100% mattem Blechrahmen.

Merkmale und Vorteile :

· Niedriger RDS-Ausgang (Ein)
· Automatische Erkennung / Auswahl des Stromabfallmodus
· Mischen Sie mit langsamen Stromabfallmodi
· Synchrone Gleichrichtung für geringe Verlustleistung
· Internes UVLO
· Gegenstromschutz
· 3,3- und 5-V-kompatible Logikversorgung
· Thermische Abschaltschaltung
· Erdschlussschutz
· Kurzschlussschutz laden
· Optionale Modi für Schritt fünf: voll, 1/2, 1/4, 1/8 und 1/16

Lieferinhalt:

1 X A4988 Schritttreiber
1 X Kühlkörper
